Как правильно уложить гофрированные дренажные трубы

Когда земельный участок находится там, где высоко залегают грунтовые воды, их необходимо отвести. Лишняя вода способна нанести вред садово-огородным культурам и фундаменту дома. Результатом такого разрушения станет неравномерная усадка дома и перекос строительных конструкций. При постоянной влажности размножится плесневый грибок, который несет опасность здоровью человека. Грамотно проложенные дренажные трубы устраняют эти проблемы. Как сделать водоотвод самостоятельно, расскажет данная статья.

Когда необходимо устройство дренажа

Понятие « дренаж» означает удаление лишней воды из глубины земли или поверхности почвы. Делается это естественным или искусственным образом. В агротехнике и строительстве для отвода грунтовых и ливневых вод используются каналы, дренажные колодцы, скважины, подземные трубопроводы и другие устройства.

дренажная система

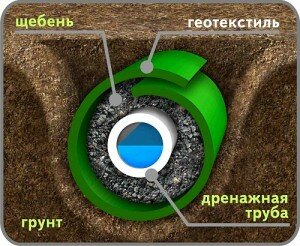

Дренажная система в разрезе

Необходимость в дренажной системе возникает в следующих случаях:

  • грунтовые воды на участке располагаются слишком высоко к поверхности земли;
  • планируется строительство жилого дома с подвальным помещением;
  • желание изменить существующий рельеф;
  • наличие глинистых почв, которые затрудняют естественный отход талой и ливневой воды.

Материалы для дренажных труб

В те времена, когда не было пластиковых материалов, для устройства земельного водоотвода применялись трубы из керамики, асбеста и стали. Для получения полноценной дренажной системы в таких конструкциях просверливались отверстия. Делалось это вручную, поэтому процесс был трудоемким и сложным. После укладки такой дренажной трубы отверстия с течением времени забивались грунтом. Затраченные усилия становились напрасными, и система переставала выполнять свою функцию.

В наше время возможности выбора труб для устройства отвода грунтовых и поверхностных вод расширились. Лучшим вариантом считается гофрированная труба из пластика, в которой проделаны уже готовые отверстия. Чтобы дырочки не заиливались и не заплывали грунтом, для защиты используют неплотный геотекстиль, которым оборачивают дренажную конструкцию. Этот материал радует доступной ценой.

На заметку! Дренажную систему можно сделать самостоятельно. Процесс несложный, главное, придерживаться технологии производства работ.

Для изготовления дренажных гофрированных труб применяется экструзионная линия. Можно производить изделия разного диаметра (по указанию заказчика). Размеры таких элементов колеблются в пределах 63 – 200 мм.

Преимущества пластика

Изделия из искусственных полимеров по сравнению с натуральными материалами имеют следующие преимущества.

  • Пластик отличается продолжительным сроком службы – 50 и более лет.
  • Трубы, изготовленные из поливинилхлорида, полиэтилена и других искусственных материалов, легко обрабатывать подручными инструментами, которые найдутся у каждого хозяина дома.
  • При необходимости пластиковые трубопроводы для водоотвода можно укладывают на любую глубину.
  • Благодаря конструктивным особенностям, трубы легко собираются в единую систему. В этом помогают различные соединительные элементы и аксессуары для дренажных труб.
  • Пластиковые изделия стоят в несколько раз меньше керамических и металлических собратьев.

Монтаж дренажной системы

 дренаж фундамента
Пристенный дренаж фундамента возле дома

Устройство дренажной системы начинается с проектных работ. На плане участка отмечаются следующие моменты:

  • месторасположение дренажных труб;
  • длина и глубина будущих траншей;
  • места, где находятся дренажные и смотровые колодцы;
  • каким способом вода будет отводиться в ливневую канализацию (иногда заменяется емкостью для сбора воды).
колодец

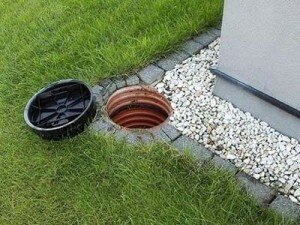

Смотровые колодцы следует проверять каждый сезон

Обратите внимание! В проекте указывается тип грунтов, характерных для земельного участка. В нем также содержится информация об уровне залегания грунтовых вод и уровне промерзания почвы.

Понятно, что проделать такие расчеты самому сложно, для этого нужны специальные знания. Если же прибегнуть к услугам проектировщиков, они квалифицированно сделают замеры, рассчитают необходимые показатели и составят проект дренажной системы участка. Все, что касается технической стороны устройства дренажа без труб или с ними,  можно сделать самостоятельно. Порядок выполнения работы следующий.

  1. Прежде чем укладывать пластиковые трубы, приготовьте траншею по заданным в проекте размерам. При небольшой глубине промерзания грунта, когда есть возможность свободно  работать в траншее, ее ширина должна быть на 40-50 см больше диаметра трубы.

Если глубина промерзания грунта большая, удобнее копать землю, когда ширина траншеи позволяет человеку разворачиваться вместе с лопатой. Точных указаний в этом случае не существует, главное, чтобы выполнять работу было удобно.

  1. Когда траншея выкопана, выложите дно и стенки геотекстилем. Он предохранит отверстия в трубах от заиливания.
  2. Поверх геотекстиля сделайте подсыпку сначала из песка, а потом – из щебня.
  3. Уложите на щебеночный слой перфорированную пластиковую трубу и засыпьте ее в обратном порядке – сначала щебнем, потом песком, прикройте геотекстилем и уложите сверху ранее выбранный грунт.

На заметку! Следите, чтобы соблюдался уклон дренажной трубы от здания к месту расположения дренажных колодцев или другому сборнику отведенной воды. Придерживайтесь показателя 3 градуса на протяжении всей ветки монтируемой системы.

  1. По ходу укладки трубопровода устройте смотровые колодцы. Они понадобятся, чтобы контролировать уровень воды системе и, в случае засорения, очищать ее от накопившегося мусора.

Важно! Смотровые колодцы размещаются по всей  длине водоотвода. Расстояние между ними — не больше 50 метров. Такие элементы обязательно предусматриваются в местах резкого изменения уклона труб и на изгибах дренажной системы.

  1. Сделайте, чтобы собираемая вода отводилась в ливневую канализацию или специальный водоем. В дальнейшем вы сможете  использовать ее  для полива огорода или других хозяйственных целей.
  2. В случае, когда отводить воду планируется в открытый водоем – реку, озеро, пруд  (или ливневку),  обязательно установите на концах дренажных труб обратные клапаны.

На заметку! Иногда целесообразно сделать систему водоотвода типа «елочка». В этом случае от основной дренажной ветки отводятся перфорированные трубы. Такая стыковка дренажных труб напоминает сверху веточки, отходящие от древесного ствола.

дренажная система

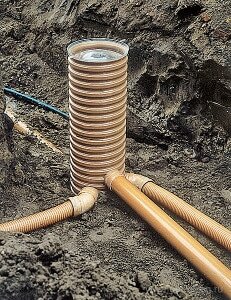

Разветвленная дренажная система

 Причины сбоя в работе дренажа

Если дренажная система дала сбой, то его причины кроются в следующем.

  • Нарушена технология или последовательность проведения работ. Например, на дно траншеи вначале был насыпан щебень, а потом песок, который впоследствии забил отверстия для отвода воды в трубах.
  • Полное отсутствие дренажной подсыпки.
  • Не соблюден уклон проложенной конструкции или неправильно подобран диаметр дренажной трубы. В результате вода не может самостоятельно стекать в ливневую канализацию или дренажный колодец.
  • Отсутствие обратных клапанов на концах труб, которые отводят воду в водоем, и другие причины.

Даже при безукоризненном проведении работ, помните, что система требует периодического осмотра и обслуживания. Каждый сезон замеряйте уровень воды в смотровых колодцах и удаляйте  скопившийся мусор и грязь. В этом случае ваш участок всегда будет в идеальном состоянии. Успехов!
