Премудрости расчета диаметра трубопровода по расходу

Правильно провести трубопровод – это значит не только старательно собрать элементы в сеть, а и грамотно определить расход воды, выбрать подходящий размер конструкций. Ведь трасса проводится не для красоты, а для пользования, причем – удобного и экономичного. Давление и пропускная способность сети – вот основополагающие элементы в работе трассы. О том, как произвести расчет диаметра трубопровода по расходу, вы узнаете ниже.

диаметр трубы
Правильно подобранный диаметр трубы – гарантия бесперебойной и долгой работы системы

Диаметр окружности трубы

С чего начинается определение диаметра трубопровода по расходу? Если вы новичок в вопросах прокладывания сетей, то этот процесс начинается с понимания, что такое диаметр.

Итак, диаметр представляет собой отрезок, соединяющий две крайние – расположенные по разную сторону конструкции точки на окружности. Рассчитывается диаметр трубопровода в зависимости от расхода, является одним из значимых габаритных величин системы.

Премудрости расчета

Что учитывается в момент проведения вычислений, какие параметры нужно принимать в расчет?

  1. Толщина стенки конструкции.
  2. Внутренний размер магистрали.
  3. Наружный размер элементов сети.
  4. Номинальный диаметр конструкции, в формулах зачастую упоминающийся как Дн.
  5. Показатель, характеризующий условный проход, упоминаемый в расчетах как Ду. Измеряется в миллиметрах.

Кроме того, следует учитывать, что будет перемещаться в системе, под каким давлением, и длину трассы. Также необходимо брать во внимание, для какого типа трубопровода ведутся вычисления. Параметры для системы отопления и снабжения водой разнятся.

Ранее размер конструкций высчитывался и указывался в дюймах, но последние несколько лет все чаще практикуют производить вычисления в сантиметрах, миллиметрах. Но даже если вы все рассчитали в дюймах, не беда – просто воспользуйтесь одной из таблиц перевода измерений, щедро размещенных в Сети.

определение скорости потока
Нормы для определения скорости потока

Расход воды

Важный момент – грамотно определить расход воды в трубопроводе.

Возьмем загородный дом. Для определения размера используемых конструкций для подачи воды в строение нужно высчитать максимальный объем потребления. Важен этот момент не только для понимания, какие для трассы нужны элементы, а и для правильного проведения буровых процессов, когда важен размер обсадной конструкции.

Рассмотрим ситуацию на примере. Частный дом среднестатистических размеров. Это значит, что в нем есть кухня, куда должна подаваться вода, санузел (туалет, ванная, в которой разместится и умывальник). Кроме того, ныне используют стиральные машины, которые также необходимо подключить к системе. В летнюю пору понадобится орошение грядок и цветников. Опираясь на такие вводные данные, можно сделать умозаключение, что для снабжения водой данного хозяйства понадобится водопровод с ориентировочными параметрами – 3 кубометра в час.

Для такой нагрузки подходят трехдюймовые насосы. Сам агрегат имеет диаметр 75 см. При монтаже насоса важно помнить, что прибор не должен соприкасаться со стенками обсадной конструкции, значит, вы должны побеспокоиться о том, чтобы между элементами – внутри трубопровода было свободное пространство.

трехдюймовый насос
Как правило, для снабжения водой частного дома достаточно трехдюймового насоса

Применение формул

Пора переходить к формулам по расходу жидкости в трубопроводе и определению диаметра сети.

Пример расчета

Рассмотрим формулу определения внутреннего диаметра сети при входных данных по скорости протекания и расходу содержимого в сети.

Формула для расчета

http://allbe.org/wp-content/uploads/2015/05/k4.jpg

где

  • u – скорость течения жидкости по конструкции (измеряется в м/сек);
  • у – удельный вес содержимого (берется из соответствующих справочников, измеряется в кг/м³);
  • Q – расход воды (измеряется в м/сек).

Подбор диаметра трубопровода по расходу сжатого воздуха проходит по такому же сценарию, но в силу различия по скорости движения содержимого конструкции результат будет отличаться.

При расчетах ориентируйтесь на такие данные по скорости (в м/сек):

  • вода – 15-30;
  • маловязкие жидкости (бензин, спирт, щелочь, кислота, ацетон) – 15-30;
  • газ под высоким давлением – 30-60;
  • сжатый воздух – 20-40;
  • насыщенный пар – 20-40;
  • горячий пар – 30-60.

Это важно знать! Чем быстрее продукт передвигается по сети, тем меньше разрешается делать проходное сечение трассы. Поэтому для перемещения веществ с высокой скоростью расходуется меньше средств на прокладывание трассы.

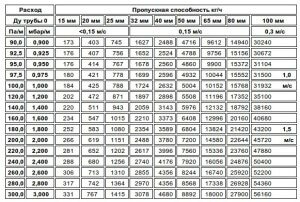

расход трубы
Расход трубы по диаметру

Вычисления для сети отопления

С расчетом диаметра конструкций для отопления все обстоит иначе. Базовый параметр при вычислениях такого рода – тепловая нагрузка на отдельно взятый участок отопительной сети.

При стандартных потолках для обогрева каждого квадратного метра требуется 100 Вт тепла. В голове профессионалов расчеты уже производятся «на автопилоте», а любителям придется попотеть, определяя пропускную способность труб отопления, перепады напора и так далее.

Стоит обратить внимание! В трудных случаях, когда вы сомневаетесь, что сможете все проделать самостоятельно, лучше довериться в расчетах профессионалам.

магистраль
Если вы все рассчитали верно, то система вам будет служить долго.

Грамотно сделанный расчет диаметра трубопровода по расходу – гарантия продолжительной и бесперебойной работы сетей снабжения в доме.

Видео: пример расчета водоснабжения
