Как самостоятельно сварить ворота из профильной трубы

Первое, с чего начинается знакомство с домом и хозяевами, это калитка или ворота. Как лицо индивидуальной застройки, они должны выглядеть красиво, респектабельно и одновременно отвечать за безопасность территории и людей. Этим требованиям соответствуют распашные ворота из профильной трубы. Как выбрать подходящую конструкцию ворот и смонтировать их самостоятельно, расскажет данная статья.

Преимущества распашных ворот

К достоинствам распашных ворот относится следующие:

  • несложное обслуживание;
  • надежность и долговечность;
  • изготовление и установка за доступные средства;
  • прочность и продолжительный срок службы;
  • неограниченные возможности в выборе конфигурации изделия и дизайнерского оформления;
  • отсутствие необходимости в создании бетонной площадки (под ролики);
  • возможность установки автоматики.

Недостатков конструкции намного меньше:

  • наличие пространства, которое понадобится для беспрепятственного функционирования ворот;
  • учет ветровой нагрузки, характерной для конкретного региона.

Видно, что преимущества распашных ворот доминируют над недостатками, которые относятся к устранимым и не критичным. К тому же, вековая история использования данных конструкций подтверждает их практическую ценность.

распашные ворота
Распашные ворота – украшение и защита территории

Выбор подходящего материала

Существует несколько вариантов изготовления ворот из профильной трубы. Вне зависимости от используемых материалов, делаются они по одинаковым правилам. Выбранный материал влияет лишь на характеристики готовой конструкции и тонкости ее изготовления. Распашные ворота бывают двух видов, остальные считаются лишь комбинациями основных.

  1. Деревянные. Делаются из материала, который не слишком прочный, но требовательный к уходу. Хотя такое ограждение выглядит красиво, его практичность вызывает сомнения.
  2. Металлические. При должном уходе данные конструкции надежно защищают частную территорию. К их достоинствам – прочности, надежности, долговечности и не сложной эксплуатации – добавляется то, что металл может комбинироваться с другими материалами. Вначале делают прочную основу или каркас. Потом его зашивают и декорируют при помощи дерева, поликарбоната или другого металла. Так пространство за воротами становится не просматриваемым.

Как изготовить комбинированные распашные ворота из профильной трубы своими руками, поговорим дальше.

Изготовление изделий своими руками

Вначале позаботьтесь о необходимом материале. Что потребуется?

  • Профильная труба с сечением 100х100мм (6-7 метров). Она понадобится для устройства столбов опоры для будущих ворот.
  • Профильная труба с сечением 20х40мм или 25х40мм. Из нее вы сделаете каркас для распашных створок будущих ворот.
  • Навесы, оснащенные опорным подшипником, с расположенным внутри него шариком.

Еще вам понадобится материал для облицовки каркаса. В зависимости от вашего предпочтения, вы можете закрыть рамы ворот деревянной рейкой, профилированным настилом, металлическим листом с коваными элементами или сотовым поликарбонатом.

А теперь рассмотрим поэтапно, как изготавливаются распашные ворота.

Сборка створок

Чтобы сварить ворота из профильных труб вам понадобится сварочный аппарат.

рама
Раму сначала собирают, а затем сваривают
  1. Сварите раму по выбранной вами конфигурации. Обычно ее делают в виде прямоугольника с размером стороны 1,5- 2,0 метра. Его верхняя часть бывает ровной или изогнутой (во втором случае понадобится помощь профессионалов).

Важно! Сначала соберите раму на прихватках. Для этого проконтролируйте рулеткой, соблюдаются ли диагонали каркаса, и только после этого капитально обварите стыки.

  1. Расположите горизонтальные усиливающие перемычки (ребра жесткости). Они устанавливаются на высоте 40-50 см от нижнего и верхнего края створки.
  1. Позаботьтесь об элементах, которые станут надежной опорой запирающего механизма ворот. Специальный короб, сделанный из листового железа, защитит замок от воздействия дождя, снега и т.д.

Устройство опорных столбов

На опорные стойки или столбы навешиваются створки ворот, поэтому их подготавливают заранее:

  1. В первую очередь верхнюю часть стоек следует отглушить, чтобы внутрь квадратной или круглой трубы не попали осадки.
  1. Приварите к ним навесы той частью, которая содержит штырь (он повернут в сторону заглушки). Петли на каждой опоре расположите на одинаковом расстоянии от верха. На воротах с высотой 2 метра первую петлю располагают на расстоянии 30 см от верха, а вторую – на 140 см.
  1. После установки петель приварите в нижней части опоры обрезки профильной трубы. Делайте это бессистемно по всему периметру. Благодаря такому приему, столбик, когда его установят в вырытое углубление в земле, надежно закрепится в бетоне.

Создание единой конструкции

Чтобы части распашных ворот соединились в единое изделие, возьмите  рулетку и отметьте на створках местоположение отвесов. Затем приварите сваркой ответные навесы  и навесьте створки на опоры. После этого готовые ворота устанавливаются на подготовленное место.

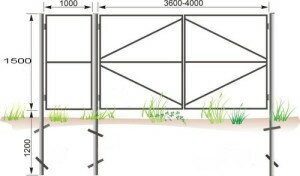

схема
Проектное решение ворот с калиткой

Технология установки ворот

Технология установки распашных ворот включает следующие этапы.

  • Выкопайте в земле ямки глубиной не менее 0,5 метра. Позаботьтесь, чтобы расстояние между ними было одинаковым, и соблюдалась линия забора.
  •  Установите в приготовленные ямки столбики и убедитесь, что они расположены строго вертикально. Укрепите их доступным для вас способом, чтобы зафиксировать такое положение.
  • Залейте ямы почти до верха заранее приготовленным бетоном и оставьте конструкцию на 2-3 дня. Бетон высохнет, надежно укоренив столбы в грунте.
  • Навесьте на опоры створки и проверьте, насколько точно вам удалось выполнить работу.

Обратите внимание! Когда конструкция полностью собрана, исправить недостатки будет проблематично. Поэтому не забывайте поговорку  «Семь раз отмерь – один раз отрежь».

Теперь вы знаете, как сварить ворота из профтрубы своими руками. Главное, запастись терпением и скрупулезно отнестись к работе на всех этапах производства. Если кажется, что вам что-то не по силам, помните, что «глаза боятся, а руки делают». Пусть сделанные ворота будут предметом вашей гордости! Удачи!

Видео: каркас гаражных ворот из профильной трубы
